造纸机

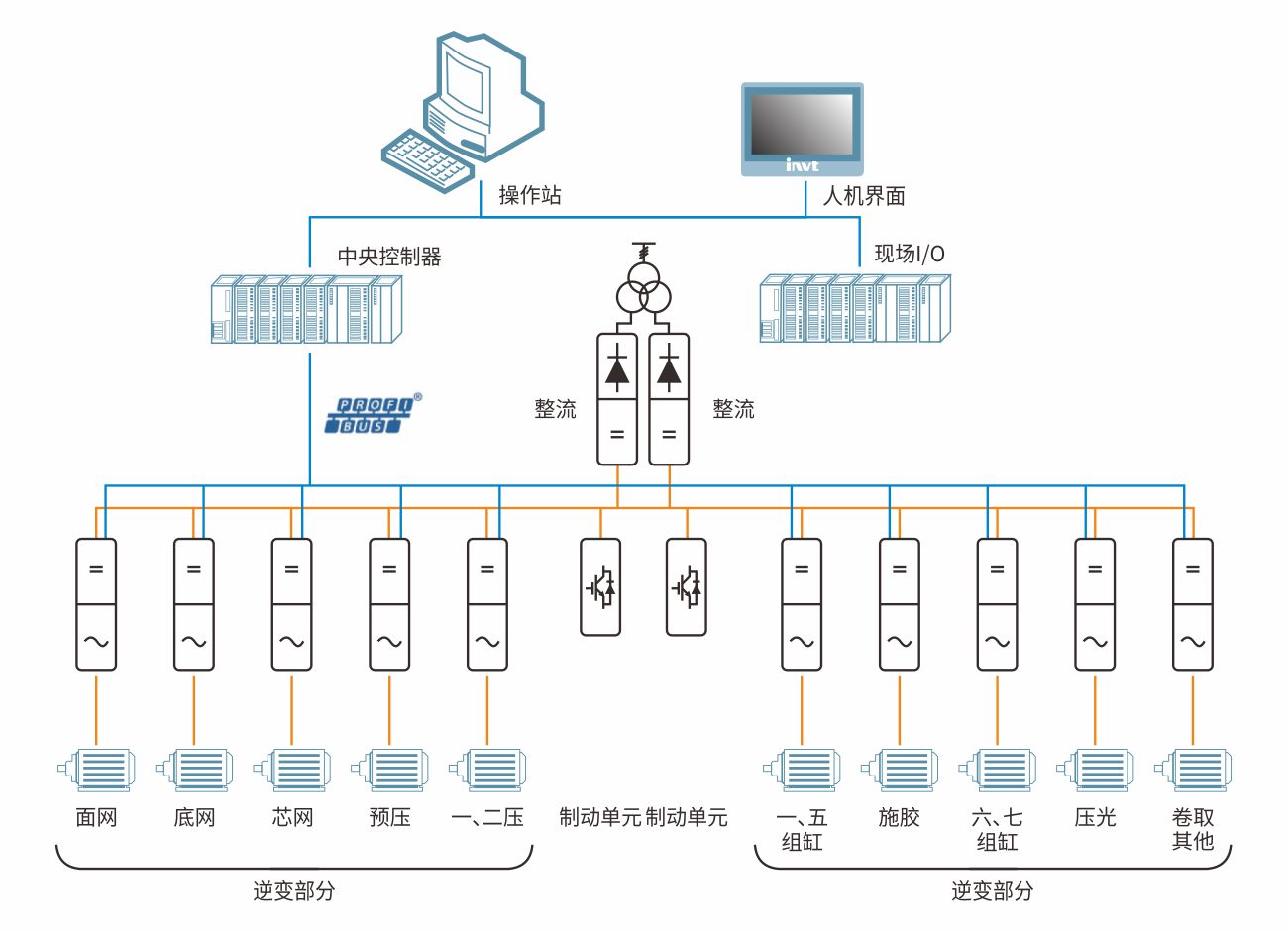

各交流传动分部与公共直流母线相连，包括下列主要装置：采用矢量控制的变频器，均采用IGBT模块并通过内部冷却风扇冷却；配置输出电抗器，满足现场电机电缆长距离传输，保护电机绝缘；控制板和I/O板，profibus DP通讯卡，24V编码器接口；电机和控制电缆通过控制柜底部进出；逆变器INU均配置预充电回路。

方案特点

• 1  整流用PWM整流,具有四象限功能,不需要制动电阻和制动单元减少了用电量,避免了 制动电阻发热引起火灾.PWM整流具有功率补偿功能,保证输入功率因素在0.98以上。

• 2  PWM整流标配输入滤波器谐波.干扰小,保证了系统的稳定性。

• 3  整流和逆变用模块化设计方便维修保养,更换模块在半个小时恢复运行。

• 4  高精度的速度控制精度(0.2%左右)保证了生产的稳定性和产品质量。

• 5  自动功率平衡分配控制(系统只控制主机不管从机)简化了操作工序,增强了设备的易用性。

• 6  逆变器具有全自动的上电缓冲功能.随时可以停电上电极大的方便了维修保养人员
